第三代半導體材料的典型代表碳化硅（Sic）具有寬的禁帶寬度、高的擊穿電場、高的熱導率、高的電子飽和速率及更高的抗輻射能力，是高溫、高頻、大功率應用場合下理想的半導體材料。

碳化硅基MOSFET尺寸可以減少同為電壓硅基MOSFET的十分之一，能夠使能量損耗降低為銅開關頻率硅基IGBT的30%，但該材料價格上相對高昂導致特斯拉在嚴控成本的理念上背道而馳，從而促使特斯拉汽車減少對該材料的依賴從而改進下一代動力系統。盡管特斯拉減少了對碳化硅的依賴但并不帶表會對未來行業有影響，主要原因是碳化硅是目前最為理想的技術，在新能源汽車領域，主驅逆變器、DC/DC轉化器、充電系統的車債充電機和充電樁等，通過碳化硅材料能夠很好的發揮降低損耗、減少模塊體積重量、提升續航能力。

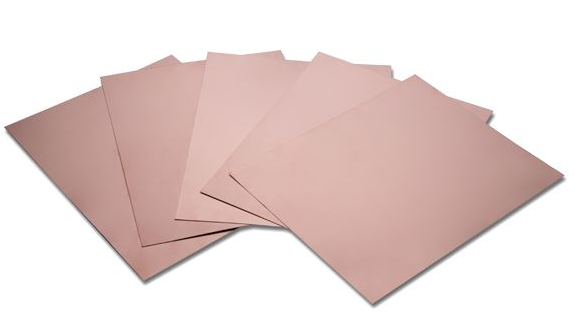

保時捷、特斯拉、比亞迪等新能源車企逐步采用碳化硅（SiC）方案，推動了更多的新能源領域的車企通過碳化硅替代傳統硅基功率器件，實現了800V高壓快充技術，即提升了續航里程，也加速了800V架構時代的布局。800V高壓平臺主流方案的解決促進了AMB陶瓷基板成為碳化硅（Sic）芯片最佳的封裝材料，陶瓷基板加工可采用蝕刻加工，蝕刻出來的陶瓷基板能夠很好的保障產品特性，產品不變形，表面光滑細膩，特別是在高精密領域，蝕刻陶瓷基板成為主要的工藝選擇。

除了新能源汽車領域，未來碳化硅技術在太陽能光伏、5G通信、智能電網等領域實現大范圍應用，其中太陽能光伏逆變器通過碳化硅技術能夠延長逆變器壽命、滿足光伏電站特高壓輸電的需求。5G基建、特高壓、城際高壓和城際軌道交通、智能電網、大數據中心和工業互聯網等方面全方位滲透。
